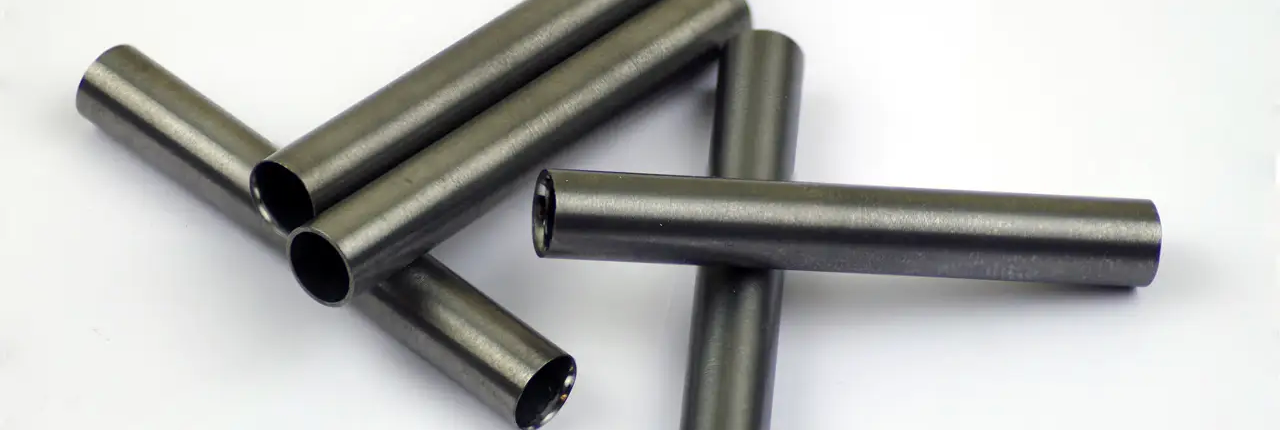

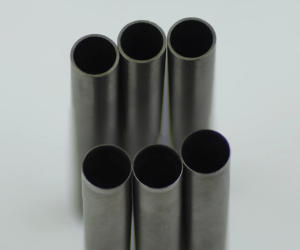

Le tube d’étranglement externe en carbure de tungstène représente un produit de haute technologie fabriqué à travers une chaîne technologique complexe de métallurgie des poudres et d’usinage de précision. Ce composant, d’un diamètre de 7,15 mm et d’une longueur de 50 mm, assure une protection contre l’érosion dans les assemblages critiques des systèmes de forage où les matériaux conventionnels défaillent en quelques heures. La composition WC 93% / Co 7% crée une combinaison unique de dureté extrême et de ténacité suffisante, permettant à la pièce de résister aux écoulements de fluide de forage à haute vitesse contenant des particules abrasives jusqu’à 88 microns. La fabrication d’un tel composant nécessite une compréhension approfondie du comportement des matériaux carbures à chaque étape — du mélange de poudres nanométriques au meulage diamanté final avec des tolérances micrométriques.
Le carbure de tungstène lié au cobalt occupe une place particulière parmi les matériaux structurels grâce à sa combinaison de caractéristiques inatteignables par les solutions alternatives. La dureté du matériau atteint 1550 HV Vickers (87-91 HRA Rockwell), le plaçant en deuxième position après le diamant et le nitrure de bore cubique. Contrairement aux céramiques techniques, le carbure de tungstène maintient une ténacité acceptable de 10-15 MPa·m^(1/2), lui permettant de résister aux charges d’impact sans fissuration catastrophique.
La microstructure du matériau est constituée de grains de carbure de tungstène d’environ 1 micromètre, uniformément distribués dans une matrice de cobalt. Le cobalt, représentant 7% en poids, remplit une fonction critique : il forme un réseau continu liant les particules dures de carbure et empêchant leur écaillage sous l’action abrasive. Pendant le frittage à environ 1400°C, le cobalt passe à l’état liquide, dissolvant jusqu’à 10% de carbure de tungstène, et lors du refroidissement, le WC précipite à nouveau, créant des interfaces solides.
La densité de la composition WC 93% / Co 7% est d’environ 14,9 g/cm³, presque deux fois celle de l’acier. Pour le tube d’étranglement externe avec un diamètre extérieur de 7,15 mm, un diamètre intérieur de 6,2 mm et une longueur de 50 mm, le poids calculé est de 7,3 à 7,7 grammes. Cette haute densité n’est pas un inconvénient — au contraire, elle contribue à la stabilité du composant lors du fonctionnement dans des flux à haute vitesse et fournit une stabilité inertielle supplémentaire.
La résistance à l’usure du carbure de tungstène se manifeste par un coefficient d’usure spécifique extrêmement faible — seulement 10^(-6) mm³/N·m, soit 10 à 100 fois inférieur aux aciers à outils. Les études montrent qu’à dureté égale, le WC-Co surpasse tous les alliages durs alternatifs à base de TiC et Cr₃C₂ tant en résistance à l’abrasion qu’à l’érosion. Cette supériorité est maintenue dans une large gamme de conditions d’exploitation — des faibles angles d’attaque des particules abrasives à l’action d’impact direct.
La chaîne technologique de production commence par la métallurgie des poudres
La production de composants en carbure de tungstène commence par la préparation minutieuse des matières premières. La poudre de tungstène d’une densité de 18 kg/dm³ est mélangée avec du carbone dans des mélangeurs spéciaux tenant compte de la différence significative des poids spécifiques des composants. Le mélange subit ensuite une carburation — chauffage à 1400-1800°C dans une atmosphère inerte ou sous vide, résultant en la formation de carbure de tungstène WC.
Le carbure de tungstène obtenu est broyé avec de la poudre de cobalt dans un broyeur à billes ou un attritor avec ajout d’alcool et de paraffine. Le processus de broyage dure environ 2 heures et vise à atteindre une taille de grain moyenne d’environ 1 micromètre. Un grain plus fin offre une dureté et une résistance à l’usure plus élevées, critiques pour les composants fonctionnant dans des environnements abrasifs. Après broyage, le mélange est séché pour éliminer l’alcool, puis granulé pour améliorer la fluidité et tamisé à travers des tamis de 200-250 mesh.
Le formage des ébauches peut être réalisé par plusieurs méthodes. Pour les composants tubulaires comme le tube d’étranglement externe, l’extrusion ou le pressage isostatique à froid (CIP) est le plus approprié. En extrusion, la masse préchauffée avec ajout de paraffine est poussée à travers une filière formée, créant de longs produits droits avec la possibilité de former des trous internes jusqu’à 0,1 mm de diamètre. Le CIP est utilisé pour les pièces de géométrie complexe — la poudre est placée dans une enveloppe en caoutchouc immergée dans un réservoir de liquide sous pression de 34,5-690 MPa. Cette méthode offre une compaction plus uniforme et convient à la production en petites séries.
Après formage, on obtient une ébauche « verte » avec environ 60-70% de la densité finale. À ce stade, un usinage préliminaire est possible à 600-800°C, lorsque la pièce acquiert une consistance semblable à la craie et peut être usinée sur des équipements CNC. Cela permet de créer des éléments géométriques complexes, y compris des chanfreins internes et des trous, avant le frittage final.
Le frittage et le traitement HIP déterminent les propriétés finales du matériau
Le frittage est l’étape décisive où se forment les propriétés finales du carbure de tungstène. Le processus est mené dans des fours sous vide à une pression résiduelle de 10^(-3) mbar ou en atmosphère d’argon. Pour la composition WC 93% / Co 7%, la température de frittage optimale est de 1350-1400°C avec un maintien de 60-75 minutes et une durée totale du cycle de 10-16 heures.
Le chauffage se fait en deux étapes : d’abord à 10°C/min jusqu’à 800°C, puis plus lentement — 3°C/min jusqu’à la température finale. À environ 800°C, le cobalt commence à s’écouler sur les surfaces des grains de WC, et à 1000°C, une solution solide β-Co(WC) de structure cubique se forme. Le moment critique survient à 1280-1495°C, lorsque le cobalt passe à l’état liquide, mouillant et dissolvant partiellement les grains de carbure de tungstène. Le frittage en phase liquide commence — les grains de WC se dissolvent dans le cobalt liquide et reprécipitent, conduisant au réarrangement des particules et à une densification brutale du matériau.
Pendant le frittage, un retrait significatif se produit — environ 18% en dimensions linéaires. Cela nécessite un calcul précis des dimensions de l’ébauche « verte » en tenant compte du retrait prévisible. Le changement de forme peut atteindre ±3%, particulièrement dans les grandes pièces, ce qui est pris en compte dans la conception du processus. Après frittage, le matériau atteint une densité relative d’environ 99%, et la surface a une rugosité Ra de 1,6-6,3 micromètres.
Pour atteindre des propriétés mécaniques maximales, le pressage isostatique à chaud (HIP) est appliqué. La pièce frittée est placée dans une chambre où elle est simultanément soumise à une température de 1200-1350°C et une pression isostatique d’argon de 100 MPa (environ 1000 atmosphères). Ce processus dure plusieurs heures et permet d’atteindre une densité relative supérieure à 99,7%, éliminant pratiquement toute la porosité résiduelle de type A (pores dans la phase carbure de moins de 10 microns de diamètre) et de type B (pores dans la phase liante de 10-25 microns de diamètre).
Le traitement HIP augmente la résistance à la rupture transversale jusqu’à 30%, améliore significativement la ténacité et la résistance à la fatigue, tandis que la dureté reste au même niveau ou diminue légèrement. Les « lacs » de liant — accumulations de cobalt dans la microstructure — sont éliminés, la liaison chimique et mécanique entre le carbure de tungstène et le cobalt s’améliore dans tout le volume de la pièce. Pour les petits composants de précision comme le tube d’étranglement externe, le HIP est particulièrement important car il assure l’uniformité des propriétés et l’absence de défauts qui pourraient devenir des sites d’initiation de rupture pendant l’exploitation.
Après le frittage, la pièce possède une dureté extrême, rendant l’usinage mécanique traditionnel impossible. Des méthodes spécialisées pour l’usinage de matériaux superdurs sont appliquées pour atteindre les dimensions et la qualité de surface requises.
Le meulage diamanté est la méthode principale d’usinage de précision du carbure de tungstène. Des meules avec grain diamanté lié par un liant céramique, polymère ou métallique sont utilisées. Pour le meulage d’ébauche, un grain de 100-120 mesh est utilisé, pour la finition — 230-400 mesh. Le liant céramique offre une efficacité d’enlèvement de matière 2 fois supérieure et une durée de vie de meule 2-3 fois plus longue par rapport au liant polymère, tout en assurant une meilleure rétention de la forme du profil.
Pour l’usinage du diamètre externe de 7,15 mm, le meulage cylindrique ou sans centre est appliqué. Le meulage sans centre fournit naturellement une excellente circularité, tandis que le meulage cylindrique entre pointes est préférable pour les pièces nécessitant la concentricité des éléments internes et externes. Le diamètre intérieur de 6,2 mm est usiné par meulage intérieur en utilisant des meules diamantées de petite taille. Les tolérances réalisables sont de ±0,0025 mm (±0,0001 pouce), et la concentricité peut être maintenue dans les 0,003 mm en utilisant des machines spécialisées permettant l’usinage des diamètres intérieur et extérieur en un seul montage.
Les paramètres de meulage du carbure de tungstène diffèrent considérablement de l’usinage des métaux. La vitesse de rotation de la meule est de 15-30 m/s pour le liant polymère, l’avance lors du meulage d’ébauche — 0,013-0,025 mm par passe, lors de la finition — seulement 0,0025-0,005 mm. L’alimentation continue en liquide de refroidissement est absolument nécessaire pour l’évacuation de la chaleur, la lubrification de la zone de coupe et l’élimination des copeaux. Les liquides de refroidissement synthétiques sont les plus couramment utilisés, offrant un fonctionnement stable dans une large gamme de conditions.
L’usinage par électroérosion (EDM) est une méthode supplémentaire importante pour créer des éléments complexes dans le carbure de tungstène. Malgré la faible teneur en phase métallique, le matériau possède une conductivité électrique suffisante pour une érosion efficace. Pour le carbure de tungstène, une tension de décharge élevée est requise — environ 110-120 V — en raison de la température de fusion élevée et de la dureté du matériau. Le matériau d’électrode optimal est le cuivre tungstène (CuW) ou le cuivre électrolytique, montrant une faible usure et des performances stables.
L’EDM à fil permet d’effectuer des coupes traversantes avec une précision extrêmement élevée, indépendamment de la dureté du matériau. L’EDM par enfonçage est utilisé pour créer des cavités et éléments internes complexes. Trois passes de finition permettent d’atteindre une rugosité de Ra 0,3 micromètre, et avec un réglage fin des paramètres, Ra 0,1-0,2 micromètre est possible. Pour les micro-éléments, la micro-EDM avec outils en diamant polycristallin est appliquée, offrant un usinage ultra-fin avec une rugosité jusqu’à Ra 2 nanomètres.
La création du chanfrein interne à 20° dans une pièce tubulaire de 6,2 mm de diamètre nécessite des approches spécialisées. Des fraises carbure à chanfreiner à partir de 0,36 mm de diamètre avec revêtement TiAlN sont utilisées, permettant l’usinage du carbure durci. Alternativement, le meulage diamanté avec une meule profilée pré-dressée à l’angle requis est utilisé. Cette méthode assure une précision d’angle dans les minutes d’arc et une excellente répétabilité pour la production en série. L’EDM à fil peut également être appliqué pour créer des chanfreins internes de géométrie complexe, en suivant une trajectoire programmée sans usure d’outil.
La qualité de finition de surface est critique pour les composants fonctionnant dans des flux abrasifs. Le meulage diamanté standard fournit une rugosité de Ra 0,2-0,4 micromètre (8-16 micropouces), suffisante pour la plupart des applications. Le meulage de précision avec des meules à grain fin (grain 1000 et plus) atteint Ra 0,08-0,2 micromètre.
Pour obtenir une surface miroir, le rodage diamanté est appliqué avec réduction séquentielle de la taille de l’abrasif : 45 microns pour l’usinage d’ébauche, puis 14, 6, 3 microns et pâtes submicroniques pour la finition. Un traitement de quatre heures améliore la rugosité de 0,2 micromètre, et une surface miroir avec Ra inférieur à 0,05 micromètre est réalisable en utilisant des pâtes de grain 1 micron et plus petit. Le polissage vibratoire avec média céramique offre un traitement uniforme de toutes les surfaces de la pièce tout en créant des contraintes résiduelles de compression favorables dans la couche superficielle.
Le contrôle qualité des petites pièces en carbure de tungstène nécessite un équipement de mesure de haute précision. Pour les diamètres, des micromètres, jauges pneumatiques ou comparateurs optiques avec résolution ±0,0001 pouce sont utilisés. La concentricité est mesurée sur des broches de précision avec indicateurs à cadran. La rugosité est contrôlée par profilomètre de contact ou optique. La circularité est évaluée sur des testeurs de circularité spécialisés ou machines à mesurer tridimensionnelles. La première pièce subit une inspection 100% de tous les paramètres, en production en série le contrôle statistique du processus est appliqué.
Dans l’industrie pétrolière et gazière, le carbure de tungstène est devenu le matériau de choix pour les composants fonctionnant dans des conditions d’écoulements abrasifs à haute vitesse. Le fluide de forage contient 15-20% de particules solides abrasives — sable, particules de roche, de taille allant de 60 à 235 microns (dans ce cas jusqu’à 88 microns). Lors du passage à travers les assemblages d’étranglement, la vitesse d’écoulement peut atteindre des valeurs quasi-soniques, et les particules se déplacent pratiquement à la même vitesse que le flux porteur.
Le tube d’étranglement externe est installé dans les systèmes de contrôle de pression et de débit — vannes d’étranglement, régulant les paramètres du puits pendant le forage, les essais et l’exploitation. Dans la zone d’étranglement, une chute de pression jusqu’à 20 000 psi (138 MPa) se crée, ce qui en présence de particules abrasives conduit à une érosion intensive. Les matériaux conventionnels — aciers au carbone et alliés — défaillent après 100 heures de fonctionnement, nécessitant des arrêts fréquents pour le remplacement des composants. Les pièces en carbure augmentent la durée de vie de 6 à 11 fois, atteignant 760-1100 heures de fonctionnement continu.
Le mécanisme de résistance à l’érosion du carbure de tungstène est lié à sa microstructure. Les grains durs de WC fournissent une résistance primaire aux impacts de particules abrasives. Lorsqu’une particule de SiO₂ (dureté environ 1100 HV) ou même de SiC (dureté 2800 HV) frappe la surface du carbure de tungstène (1550 HV), il ne se produit pas de coupe du matériau mais plutôt une déformation microplastique de la matrice de cobalt et une extrusion partielle du liant. Les grains de WC restent pratiquement intacts. Le réseau de cobalt empêche l’écaillage des grains de carbure, ce qui serait catastrophique pour les matériaux purement céramiques.
Les études montrent que le WC-Co démontre une érosion maximale à un angle d’attaque d’environ 60° — une valeur intermédiaire entre les métaux ductiles (maximum à 30°) et les céramiques fragiles (maximum à 90°). Cela indique un mécanisme de rupture combiné où la matrice de cobalt fournit une réponse ductile et la phase carbure fournit une résistance à la rupture fragile. Le taux d’usure par érosion spécifique est de 10^(-6) – 10^(-8) mm³/N·m, des ordres de grandeur inférieurs aux matériaux alternatifs.
Dans les sièges de soupape des pompes à boue, où un mouvement alternatif continu se produit dans une suspension abrasive sous pression jusqu’à 52,7 MPa, les inserts en carbure ont montré une augmentation de durée de vie de 6 à 11 fois. Les pompes sont des équipements critiques assurant la circulation du fluide de forage. La défaillance de l’assemblage de soupape signifie une perte de circulation, l’impossibilité de contrôler la pression du puits et le risque d’accidents graves incluant des éruptions. Sur les plateformes de forage offshore, où le coût du temps machine dépasse un million de dollars par jour, la fiabilité des composants en carbure impacte directement l’économie du projet.
Les buses de trépan en carbure de tungstène assurent un lavage intense par jet du fond du puits avec des flux de fluide de forage à haute vitesse. Les buses en acier conventionnelles s’usent rapidement, modifiant la géométrie d’écoulement et réduisant l’efficacité du nettoyage. Les buses en carbure maintiennent la géométrie d’origine tout au long de la durée de vie du trépan, assurant une hydraulique stable et une élimination efficace des déblais. Ceci est particulièrement critique lors du forage de roches dures abrasives où l’intensité d’usure est maximale.
La production de composants en carbure nécessite une expertise technologique complète
La fabrication d’un tube d’étranglement externe de précision en carbure de tungstène représente un processus en plusieurs étapes nécessitant une connaissance approfondie de la science des matériaux, de la métallurgie des poudres et des méthodes d’usinage des matériaux superdurs. Du mélange minutieux des poudres nanométriques à la précision du meulage diamanté final — chaque étape affecte les propriétés finales de la pièce.
Le contrôle de l’équilibre du carbone est critique à toutes les étapes de production. L’excès de carbone conduit à la formation de graphite libre (porosité de type C), réduisant les propriétés mécaniques. Le déficit en carbone provoque la formation de phases η fragiles (Co₆W₆C, Co₃W₃C), dégradant brutalement la ténacité et la résistance à la corrosion. La fenêtre étroite de l’état biphasé WC + Co nécessite un calcul précis de la teneur en carbone en tenant compte de l’oxygène dans le tungstène brut et de l’oxydation possible lors du broyage.
Le régime thermique de frittage doit assurer une densité complète avec une croissance minimale des grains. Une température trop élevée ou un maintien prolongé conduit à l’augmentation de la taille des grains de WC, réduisant la dureté. Une température ou un temps insuffisant n’assure pas une densification complète, laissant une porosité résiduelle. La vitesse de refroidissement dans la plage 1000-800°C doit être d’environ 100°C/heure pour le soulagement des contraintes résiduelles et la prévention de la fissuration.
La stabilité dimensionnelle lors du frittage est obtenue par un calcul précis du retrait. Pour les pièces de forme complexe, une modélisation informatique du processus de retrait est appliquée en tenant compte de la géométrie et des conditions de chauffage. Une tolérance de changement de forme de ±3% est intégrée dans la conception technologique. Après frittage, la correction des dimensions n’est possible que par des méthodes d’usinage abrasif, ce qui rend la précision du calcul du retrait économiquement importante.
Le traitement HIP, bien qu’ajoutant une étape technologique, offre une amélioration critique des propriétés pour les applications exigeantes. L’élimination des derniers dixièmes de pourcentage de porosité augmente la limite de résistance de 30%, augmente substantiellement la résistance à la fatigue et la résistance au fluage. Pour les pièces fonctionnant sous charges cycliques ou contraintes élevées, le HIP devient une étape de production obligatoire.
L’usinage de précision nécessite un équipement spécialisé et du personnel hautement qualifié. Les rectifieuses doivent posséder une rigidité élevée et une précision de positionnement. La stabilité thermique de l’équipement est critique — même une faible dilatation thermique de la broche ou de la pièce met les dimensions hors tolérance. Des systèmes de compensation thermique sont appliqués, la température constante du liquide de refroidissement est maintenue, l’équipement atteint l’équilibre thermique avant le début de l’usinage.
Pour les pièces de 7-8 mm de diamètre, une attention particulière est portée à la rigidité du serrage. Les petites dimensions rendent la pièce plus sensible aux déformations dues aux forces de serrage et à la dilatation thermique. Des mandrins à pince spécialisés, mandrins magnétiques ou montages individuels sont utilisés, offrant une fixation fiable sans déformation. L’usinage est effectué en un seul montage lorsque possible pour maintenir la concentricité des éléments internes et externes.
Eurobalt Engineering, spécialisée dans la fabrication de composants de précision en carbure de tungstène, possède un cycle technologique complet de la métallurgie des poudres aux opérations de finition. Cela permet le contrôle qualité à chaque étape et garantit des propriétés de production stables. Le tube d’étranglement externe de 7,15 mm de diamètre représente un exemple caractéristique d’un produit où la précision micronique, l’homogénéité du matériau et l’absence de défauts déterminent la fiabilité opérationnelle des systèmes d’équipement pétrolier et gazier critiques dans des conditions d’exploitation extrêmes.
