Les vérins hydrauliques convertissent la pression du fluide en force mécanique, alimentant des équipements critiques — des excavateurs de chantier aux systèmes de contrôle des plateformes offshore. La qualité de chaque composant détermine directement la fiabilité et la durée de vie de l’ensemble du vérin, tandis que les technologies de fabrication doivent garantir une précision micrométrique lors du travail de matériaux de différentes duretés. La sous-traitance moderne permet aux clients d’obtenir des kits de composants ou des vérins complets fabriqués selon leurs plans, avec conformité garantie aux normes internationales ISO 6020 et ISO 6022.
Architecture du vérin hydraulique : fonctions et exigences des composants
Un vérin hydraulique se compose de six groupes de composants principaux, chacun remplissant des fonctions spécifiques et imposant des exigences particulières en matière de matériaux et de précision de fabrication.
Le tube (chemise) est l’élément porteur à l’intérieur duquel se déplace le piston. La surface intérieure du tube fonctionne à la fois comme surface de guidage et d’étanchéité, nécessitant des spécifications strictes : rugosité de surface Ra 0,2–0,6 µm, tolérance de diamètre selon la qualité H8/H9, rectitude ne dépassant pas 1 mm par mètre de longueur. Ces paramètres sont obtenus par rodage — un procédé de finition abrasive qui crée un motif caractéristique de stries croisées retenant le film d’huile.
La tige de piston transmet la force du piston au mécanisme d’actionnement et constitue l’élément le plus sollicité du vérin. Les diamètres de tige varient de 6 à 900 mm, les longueurs atteignant 12–18 mètres. La surface de la tige doit assurer l’étanchéité lors du contact dynamique avec les joints, nécessitant une rugosité de surface de Ra 0,1–0,4 µm et une tolérance de diamètre f7 ou g6 selon ISO. Un chromage dur de 20–50 µm d’épaisseur protège la tige contre la corrosion et l’usure.
Le piston génère la pression et convertit l’énergie hydraulique en mouvement mécanique. La précision de fabrication est critique pour l’étanchéité : la concentricité entre l’alésage et le diamètre extérieur ne doit pas dépasser 0,01–0,02 mm, et la perpendicularité de la face par rapport à l’axe doit être comprise dans 0,04 mm par 100 mm de diamètre. Les ajustements typiques piston-tube sont H8/f7 ou H9/g8, offrant un jeu optimal pour le fonctionnement des joints.
Les fonds et presse-étoupes assurent l’étanchéité du vérin et le guidage de la tige. Le fond avant (presse-étoupe) contient les joints de tige, le racleur et la bague de guidage. Les méthodes de fixation des fonds comprennent le raccord fileté, l’assemblage par tirants, le soudage et la fixation par bride boulonnée — le choix dépend de la pression de service et des conditions d’exploitation.
Les bagues et segments de guidage absorbent les charges radiales, empêchant le contact métal-métal entre la tige et le presse-étoupe. Les guides modernes sont fabriqués en composites PTFE, polyamide renforcé ou bronze traditionnel, avec une tolérance de section de ±0,025 mm.
Les éléments d’étanchéité comprennent les joints de piston, les joints de tige, les bagues tampon (pour l’amortissement des pics de pression), les racleurs et les bagues anti-extrusion qui empêchent l’extrusion du joint principal.
La fabrication des composants de vérins hydrauliques nécessite un ensemble d’opérations technologiques garantissant haute précision et qualité de surface.
Le tournage CNC est utilisé pour la fabrication des tiges, pistons, fonds et presse-étoupes. Les opérations comprennent l’usinage d’ébauche et de finition des surfaces extérieures et intérieures, le filetage, le dressage et la formation des portées. Les centres de tournage modernes atteignent une précision de positionnement de 0,005 mm.
Le fraisage crée des profils complexes, des gorges d’huile, des rainures de clavette, des trous de fixation et des surfaces de montage. Les centres d’usinage permettent la production complète de pièces en un seul montage.
Le rodage est l’opération clé dans la fabrication des tubes. Le procédé corrige la géométrie (ovalité, conicité), crée un motif de stries croisées à des angles de 40°–80° et atteint une rugosité Ra 0,2–0,6 µm. Une méthode alternative — l’écroutage-galetage (SRB) — déforme plastiquement la surface, créant une couche écrouie avec une résistance à l’usure améliorée. Plage de traitement : diamètres 50–750 mm, longueurs jusqu’à 16 mètres.
La rectification est appliquée pour le traitement des tiges (rectification cylindrique et centerless), la préparation des tubes avant rodage (rectification intérieure) et la finition des portées.
Le chromage dur des tiges est un procédé électrochimique déposant du chrome dur qui assure résistance à la corrosion et à l’usure. L’épaisseur standard du revêtement est de 20–30 µm, la dureté du chrome 850–1150 HV (66–72 HRC). Les applications marines utilisent un revêtement duplex avec sous-couche de nickel de 125 µm et couche de chrome de 125 µm. La qualité du revêtement est vérifiée par test au brouillard salin selon ASTM B-117 (minimum 48 heures).
Le traitement thermique des tiges comprend la trempe et le revenu à 229–285 HB de dureté et le durcissement superficiel par induction à 45–60 HRC sur 2–7 mm de profondeur. Le durcissement par induction est critique pour les tiges soumises aux charges d’impact — il protège la couche de chrome contre l’écaillage lors des opérations en carrière et sur chantier.
Le choix des matériaux est déterminé par les charges de travail, la pression, la température et l’agressivité de l’environnement.
- Composant
- Tiges de piston
- Tiges de piston
- Tiges de piston
- Tubes
- Tubes
- Bagues de guidage
- Bagues de guidage
- Matériau
- C45, CK45, SAE1045
- 40Cr, 42CrMo4
- AISI 304, AISI 316
- ST52.3/E355
- E410, E470
- CuSn12
- CuAl10Fe4Ni4
- Propriétés
- ≥600 N/mm²
- 900–1100 MPa
- Résistant à la corrosion
- ≥520 MPa traction, ≥355 MPa élastique
- Résistance améliorée
- 480–520 MPa, jusqu’à 400°C
- Bronze nickel-aluminium
- Application
- Applications standard
- Charges élevées
- Environnements agressifs
- Vérins standard
- Vérins haute charge
- Application universelle
- Service eau de mer
Les joints sont fabriqués en polyuréthane (haute résistance à l’usure, plage -50…+120°C), caoutchouc nitrile NBR (polyvalence, -30…+100°C), fluoroélastomère FKM/Viton (résistance chimique, jusqu’à +204°C) et PTFE (faible frottement, -200…+260°C, pression jusqu’à 400 bar).
Applications industrielles et exigences spéciales
Normes et contrôle qualité
La fabrication des vérins hydrauliques est régie par des normes internationales et nationales. ISO 6020-1 et ISO 6020-2 établissent les dimensions pour les vérins 16 MPa (160 bar), ISO 6022 pour 25 MPa (250 bar) avec diamètres de piston 50–320 mm. ISO 3320 définit la série métrique des diamètres, ISO 4395 spécifie les types de filetage de tige.
Le contrôle qualité comprend des tests obligatoires : résistance à 1,5× la pression nominale, étanchéité externe et interne, pression de démarrage, et fonctionnement à vide et en charge. Tous les vérins subissent un rodage préliminaire. Pour les applications critiques, un test à 100% sur banc d’essai de chaque unité est effectué avec documentation technique.
Fabrication de composants en sous-traitance

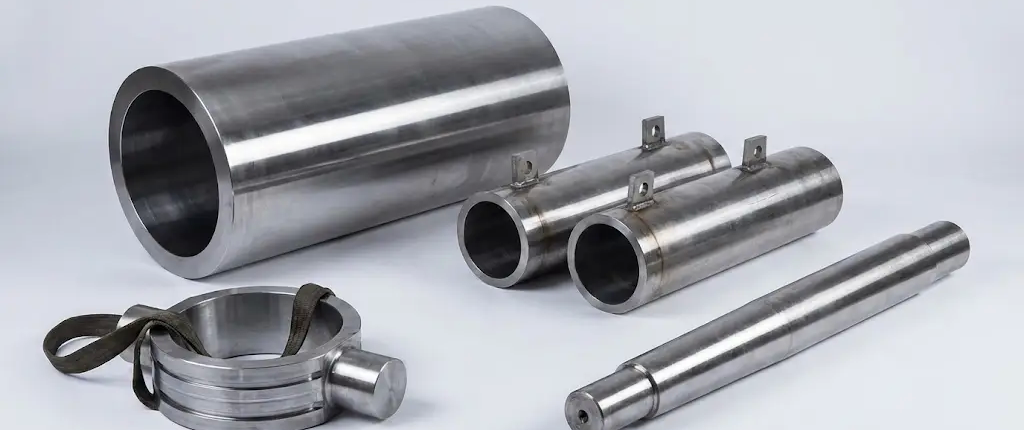

L’approche moderne de la production de vérins hydrauliques permet de commander des unités complètes, des composants individuels ou des kits d’assemblage pour montage client. Les clients peuvent recevoir : des tubes rodés aux dimensions spécifiées, des tiges chromées avec tolérances et revêtement requis, des pistons, fonds et presse-étoupes usinés, ainsi que des kits de joints et guides.
Le fabricant fournit un support technique pendant le développement, l’optimisation des plans pour les capacités de fabrication, le contrôle qualité selon les normes PPAP ou les exigences client, et une flexibilité de volume — des prototypes à la production en série.
Eurobalt Engineering OÜ est un fabricant européen de composants métalliques de précision avec des capacités d’usinage complètes. Nous fabriquons des composants de vérins hydrauliques selon les plans clients : tiges chromées et traitées thermiquement, tubes rodés, pistons, fonds, presse-étoupes et kits d’assemblage.
Nos avantages :
- Parc machines CNC moderne
- Rodage de tubes jusqu’à 500 mm de diamètre
- Chromage de tiges avec contrôle d’épaisseur de revêtement
- Traitement thermique incluant la trempe par induction
- Fabrication selon normes ISO 6020, ISO 6022
- Volumes flexibles : de la pièce unique à la série
