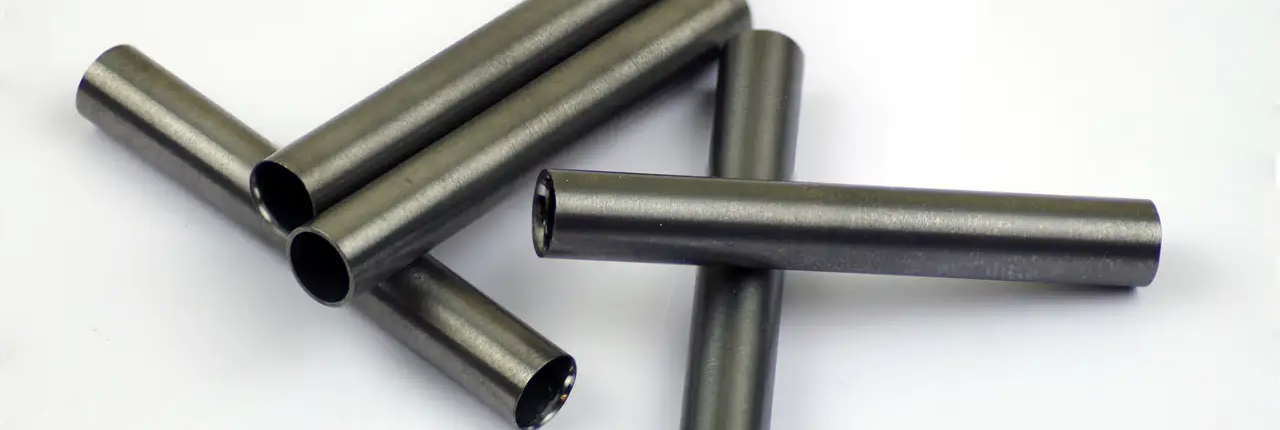

Das äußere Drosselrohr aus Wolframkarbid stellt ein hochtechnologisches Produkt dar, das durch eine komplexe technologische Kette aus Pulvermetallurgie und Präzisionsbearbeitung hergestellt wird. Dieses Bauteil mit einem Durchmesser von 7,15 mm und einer Länge von 50 mm bietet Erosionsschutz in kritischen Bohrsystemkomponenten, wo herkömmliche Materialien innerhalb von Stunden versagen. Die Zusammensetzung WC 93% / Co 7% erzeugt eine einzigartige Kombination aus extremer Härte und ausreichender Zähigkeit, die es dem Bauteil ermöglicht, Hochgeschwindigkeitsströmungen von Bohrspülung mit abrasiven Partikeln bis zu 88 Mikrometer Größe standzuhalten. Die Herstellung eines solchen Bauteils erfordert tiefgreifendes Verständnis des Karbidmaterialverhaltens in jeder Phase — vom Mischen nanometrischer Pulver bis zum finalen Diamantschleifen mit Mikrometer-Toleranzen.
Wolframkarbid als Material für extreme Betriebsbedingungen
Kobaltgebundenes Wolframkarbid nimmt aufgrund seiner Kombination von Eigenschaften, die für alternative Lösungen unerreichbar sind, eine besondere Stellung unter den Konstruktionswerkstoffen ein. Die Materialhärte erreicht 1550 HV nach Vickers (87-91 HRA nach Rockwell), was es nach Diamant und kubischem Bornitrid an zweiter Stelle platziert. Im Gegensatz zu technischen Keramiken behält Wolframkarbid eine akzeptable Bruchzähigkeit von 10-15 MPa·m^(1/2) bei, was es ermöglicht, Stoßbelastungen ohne katastrophale Rissbildung zu widerstehen.
Die Mikrostruktur des Materials besteht aus Wolframkarbidkörnern von etwa 1 Mikrometer Größe, die gleichmäßig in einer Kobaltmatrix verteilt sind. Kobalt, das 7 Gewichtsprozent ausmacht, erfüllt eine kritisch wichtige Funktion: Es bildet ein kontinuierliches Netzwerk, das harte Karbidpartikel bindet und deren Ausbruch unter abrasiver Einwirkung verhindert. Beim Sintern bei etwa 1400°C geht Kobalt in den flüssigen Zustand über, löst bis zu 10% Wolframkarbid auf, und beim Abkühlen fällt WC wieder aus, wodurch starke Interphasengrenzen entstehen.
Die Dichte der Zusammensetzung WC 93% / Co 7% beträgt etwa 14,9 g/cm³, fast doppelt so viel wie Stahl. Für ein äußeres Drosselrohr mit Außendurchmesser 7,15 mm, Innendurchmesser 6,2 mm und Länge 50 mm beträgt das berechnete Gewicht 7,3-7,7 Gramm. Diese hohe Dichte ist kein Nachteil — im Gegenteil, sie trägt zur Stabilität des Bauteils beim Betrieb in Hochgeschwindigkeitsströmungen bei und sorgt für zusätzliche Trägheitsstabilität.
Die Verschleißfestigkeit von Wolframkarbid zeigt sich im extrem niedrigen spezifischen Verschleißkoeffizienten — nur 10^(-6) mm³/N·m, was 10-100 mal niedriger ist als bei Werkzeugstählen. Untersuchungen zeigen, dass WC-Co bei gleicher Härte alle alternativen Hartlegierungen auf Basis von TiC und Cr₃C₂ sowohl in Abrasions- als auch Erosionsbeständigkeit übertrifft. Diese Überlegenheit bleibt über einen weiten Bereich von Betriebsbedingungen erhalten — von niedrigen Angriffswinkeln abrasiver Partikel bis zu direkter Stoßeinwirkung.
Die Fertigungskette beginnt mit der Pulvermetallurgie
Die Herstellung von Wolframkarbidbauteilen beginnt mit der sorgfältigen Vorbereitung der Rohstoffe. Wolframpulver mit einer Dichte von 18 kg/dm³ wird mit Kohlenstoff in speziellen Mischern gemischt, die den erheblichen Unterschied in den spezifischen Gewichten der Komponenten berücksichtigen. Anschließend wird die Mischung der Karbidisierung unterzogen — Erhitzen auf 1400-1800°C in inerter Atmosphäre oder Vakuum, wobei Wolframkarbid WC entsteht.
Das erhaltene Wolframkarbid wird zusammen mit Kobaltpulver in einer Kugelmühle oder einem Attritor unter Zugabe von Alkohol und Paraffin gemahlen. Der Mahlprozess dauert etwa 2 Stunden und zielt darauf ab, eine durchschnittliche Korngröße von etwa 1 Mikrometer zu erreichen. Feineres Korn bietet höhere Härte und Verschleißfestigkeit, was für Bauteile, die in abrasiven Umgebungen arbeiten, kritisch ist. Nach dem Mahlen wird die Mischung getrocknet, um Alkohol zu entfernen, dann granuliert, um die Fließfähigkeit zu verbessern, und durch 200-250 Mesh-Siebe gesiebt.
Die Formgebung von Rohlingen kann durch verschiedene Methoden erfolgen. Für rohrförmige Bauteile wie das äußere Drosselrohr sind Extrusion oder kaltisostatisches Pressen (CIP) am besten geeignet. Bei der Extrusion wird vorgewärmte Masse mit Paraffinzugabe durch eine geformte Düse gepresst, wodurch lange gerade Produkte mit der Möglichkeit entstehen, innere Löcher bis zu 0,1 mm Durchmesser zu formen. CIP wird für Bauteile mit komplexer Geometrie angewendet — das Pulver wird in eine Gummiform gelegt, die in einen Flüssigkeitsbehälter unter Druck von 34,5-690 MPa eingetaucht wird. Diese Methode bietet gleichmäßigere Verdichtung und eignet sich für Kleinserienproduktion.
Nach der Formgebung erhält man einen „grünen“ Rohling mit etwa 60-70% der Enddichte. In diesem Stadium ist eine vorläufige mechanische Bearbeitung bei einer Temperatur von 600-800°C möglich, wenn das Bauteil eine kreideähnliche Konsistenz annimmt und auf CNC-Maschinen bearbeitet werden kann. Dies ermöglicht die Erstellung komplexer geometrischer Elemente, einschließlich innerer Fasen und Löcher, vor dem endgültigen Sintern.
Sintern und HIP-Behandlung bestimmen die endgültigen Materialeigenschaften
Das Sintern ist die entscheidende Phase, in der die endgültigen Eigenschaften des Wolframkarbids gebildet werden. Der Prozess wird in Vakuumöfen bei einem Restdruck von 10^(-3) mbar oder in Argonatmosphäre durchgeführt. Für die Zusammensetzung WC 93% / Co 7% beträgt die optimale Sintertemperatur 1350-1400°C mit einer Haltezeit von 60-75 Minuten und einer Gesamtzyklusdauer von 10-16 Stunden.
Die Erwärmung erfolgt in zwei Stufen: zuerst mit 10°C/min auf 800°C, dann langsamer — 3°C/min auf die Endtemperatur. Bei etwa 800°C beginnt Kobalt sich über die WC-Kornoberflächen auszubreiten, und beim Erreichen von 1000°C bildet sich eine kubische Struktur β-Co(WC) feste Lösung. Der kritische Moment tritt bei 1280-1495°C ein, wenn Kobalt in den flüssigen Zustand übergeht, Wolframkarbidkörner benetzt und teilweise auflöst. Das Flüssigphasensintern beginnt — WC-Körner lösen sich in flüssigem Kobalt auf und fallen wieder aus, was zu Partikelumlagerung und scharfer Materialverdichtung führt.
Während des Sinterns tritt eine erhebliche Schrumpfung auf — etwa 18% in linearen Abmessungen. Dies erfordert eine präzise Berechnung der „grünen“ Rohlingabmessungen unter Berücksichtigung der vorhersehbaren Schrumpfung. Die Formänderung kann ±3% erreichen, besonders bei großen Bauteilen, was bei der Prozessgestaltung berücksichtigt wird. Nach dem Sintern erreicht das Material eine relative Dichte von etwa 99%, und die Oberfläche weist eine Rauheit Ra 1,6-6,3 Mikrometer auf.
Um maximale mechanische Eigenschaften zu erreichen, wird heißisostatisches Pressen (HIP) angewendet. Das gesinterte Bauteil wird in eine Kammer gelegt, wo es gleichzeitig einer Temperatur von 1200-1350°C und einem isostatischen Argondruck von 100 MPa (etwa 1000 Atmosphären) ausgesetzt wird. Dieser Prozess dauert mehrere Stunden und erreicht eine relative Dichte von über 99,7%, wodurch Restporosität vom Typ A (Poren in der Karbidphase mit weniger als 10 Mikrometer Durchmesser) und Typ B (Poren in der Binderphase mit 10-25 Mikrometer Durchmesser) praktisch vollständig eliminiert wird.
Die HIP-Behandlung erhöht die Biegebruchfestigkeit um bis zu 30%, verbessert deutlich die Bruchzähigkeit und Ermüdungsfestigkeit, während die Härte auf dem vorherigen Niveau bleibt oder unbedeutend abnimmt. Binder-„Seen“ — Kobaltansammlungen in der Mikrostruktur — werden eliminiert, die chemische und mechanische Bindung zwischen Wolframkarbid und Kobalt verbessert sich im gesamten Bauteilvolumen. Für kleine Präzisionsbauteile wie das äußere Drosselrohr ist HIP besonders wichtig, da es Eigenschaftseinheitlichkeit und Abwesenheit von Defekten gewährleistet, die zu Versagensstellen während des Betriebs werden könnten.
Präzisionsbearbeitung von Karbid erfordert Spezialausrüstung
Nach dem Sintern besitzt das Bauteil extreme Härte, was traditionelle mechanische Bearbeitung unmöglich macht. Zur Erreichung der erforderlichen Abmessungen und Oberflächenqualität werden spezialisierte Methoden zur Bearbeitung superharter Materialien angewendet.
Diamantschleifen ist die primäre Methode zur Präzisionsbearbeitung von Wolframkarbid. Es werden Schleifscheiben mit Diamantkorn verwendet, die mit keramischer, polymer oder metallischer Bindung gebunden sind. Für Grobschleifen wird 100-120 Mesh Körnung verwendet, für Feinbearbeitung — 230-400 Mesh. Keramische Bindung bietet 2-mal höhere Materialabtragseffizienz und 2-3-mal längere Scheibenlebensdauer im Vergleich zur Polymerbindung, während sie gleichzeitig bessere Profilformerhaltung gewährleistet.
Für die Bearbeitung des Außendurchmessers von 7,15 mm wird Rund- oder spitzenloses Schleifen angewendet. Spitzenloses Schleifen bietet natürlich ausgezeichnete Rundheit, während Rundschleifen zwischen Spitzen für Bauteile bevorzugt wird, die Konzentrizität innerer und äußerer Merkmale erfordern. Der Innendurchmesser von 6,2 mm wird durch Innenschleifen mit kleindimensionierten Diamantscheiben bearbeitet. Erreichbare Toleranzen betragen ±0,0025 mm (±0,0001 Zoll), und Konzentrizität kann innerhalb von 0,003 mm bei Verwendung spezialisierter Maschinen gehalten werden, die die Bearbeitung von Innen- und Außendurchmessern in einer Aufspannung ermöglichen.
Die Schleifparameter für Wolframkarbid unterscheiden sich erheblich von der Metallbearbeitung. Die Scheibenrotationsgeschwindigkeit beträgt 15-30 m/s für Polymerbindung, Vorschub beim Grobschleifen — 0,013-0,025 mm pro Durchgang, bei der Feinbearbeitung — nur 0,0025-0,005 mm. Kontinuierliche Kühlmittelzufuhr ist absolut notwendig zur Wärmeabfuhr, Schmierung der Schneidzone und Spanabfuhr. Synthetische Kühlmittel werden am häufigsten angewendet und bieten stabilen Betrieb über einen weiten Bereich von Bedingungen.
Funkenerosive Bearbeitung (EDM) ist eine wichtige ergänzende Methode zur Erstellung komplexer Merkmale in Wolframkarbid. Trotz des niedrigen metallischen Phasenanteils besitzt das Material ausreichende elektrische Leitfähigkeit für effektive Erosion. Wolframkarbid erfordert hohe Entladungsspannung — etwa 110-120 V — aufgrund der hohen Schmelztemperatur und Materialhärte. Optimales Elektrodenmaterial ist Wolframkupfer (CuW) oder elektrolytisches Kupfer, das geringen Verschleiß und stabile Leistung zeigt.
Drahterodieren ermöglicht Durchbrüche mit extrem hoher Genauigkeit, unabhängig von der Materialhärte. Senkerodieren wird zur Erstellung komplexer innerer Hohlräume und Merkmale angewendet. Drei Schlichtdurchgänge erreichen eine Rauheit Ra 0,3 Mikrometer, und bei Feinabstimmung der Parameter ist Ra 0,1-0,2 Mikrometer erreichbar. Für Mikro-Merkmale wird Mikro-EDM mit polykristallinen Diamantwerkzeugen angewendet, die ultrafeine Bearbeitung mit Rauheit bis zu Ra 2 Nanometern bieten.
Die Erstellung einer inneren Fase im 20°-Winkel in einem rohrförmigen Bauteil mit 6,2 mm Durchmesser erfordert spezialisierte Ansätze. Es werden Hartmetall-Fasenfräser ab 0,36 mm Durchmesser mit TiAlN-Beschichtung verwendet, die die Bearbeitung von gehärtetem Karbid ermöglichen. Alternativ wird Diamantschleifen mit profilierter Scheibe verwendet, die vorab auf den erforderlichen Winkel abgerichtet wurde. Diese Methode bietet Winkelgenauigkeit innerhalb von Bogenminuten und ausgezeichnete Wiederholbarkeit für Serienproduktion. Drahterodieren kann auch zur Erstellung innerer Fasen komplexer Geometrie angewendet werden, indem es einer programmierten Trajektorie ohne Werkzeugverschleiß folgt.
Oberflächengüte bestimmt die Betriebseigenschaften
Die Qualität der Oberflächenendbearbeitung ist kritisch für Bauteile, die in abrasiven Strömungen arbeiten. Standard-Diamantschleifen bietet eine Rauheit von Ra 0,2-0,4 Mikrometer (8-16 Mikroinch), was für die meisten Anwendungen ausreicht. Präzisionsschleifen mit feinkörnigen Scheiben (Körnung 1000 und höher) erreicht Ra 0,08-0,2 Mikrometer.
Zur Erzielung einer Spiegeloberfläche wird Diamantläppen mit sequenzieller Reduzierung der Schleifmittelgröße angewendet: 45 Mikrometer für Grobbearbeitung, dann 14, 6, 3 Mikrometer und Submikron-Pasten für die Endbearbeitung. Vierstündige Bearbeitung verbessert die Rauheit um 0,2 Mikrometer, und eine Spiegeloberfläche mit Ra weniger als 0,05 Mikrometer ist erreichbar bei Verwendung von Pasten mit 1 Mikrometer und kleinerer Körnung. Vibrationspolieren mit keramischen Medien bietet gleichmäßige Bearbeitung aller Bauteiloberflächen und erzeugt gleichzeitig günstige Druckeigenspannungen in der Oberflächenschicht.
Die Qualitätskontrolle kleindimensionierter Wolframkarbidbauteile erfordert hochpräzise Messausrüstung. Für Durchmesser werden Mikrometer, pneumatische Lehren oder optische Komparatoren mit ±0,0001 Zoll Auflösung verwendet. Konzentrizität wird auf Präzisionsspindel mit Messuhren gemessen. Rauheit wird mit Kontakt- oder optischem Profilometer kontrolliert. Rundheit wird auf spezialisierten Rundheitsprüfern oder Koordinatenmessmaschinen bewertet. Das erste Bauteil durchläuft 100% Inspektion aller Parameter, in Serienproduktion wird statistische Prozesskontrolle angewendet.
