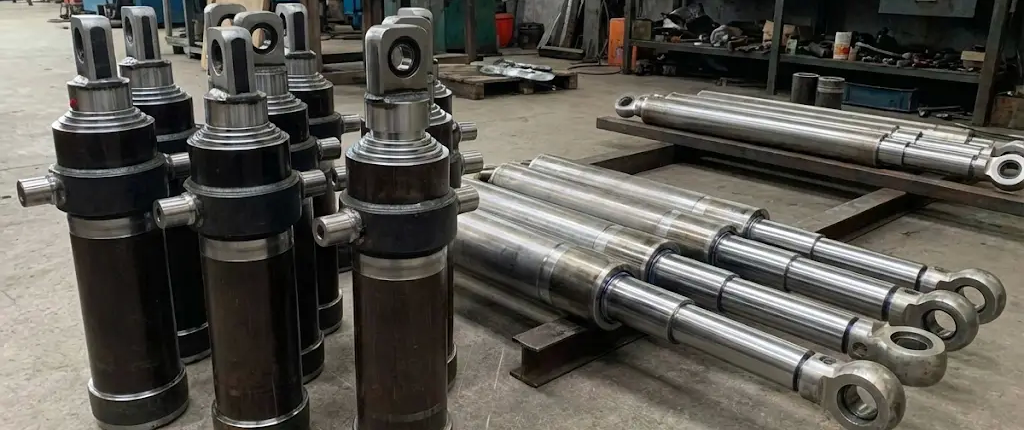

Teleskop-Hydraulikzylinder: Vollständiger Leitfaden zu Technologie, Werkstoffen und Anwendungen

Das Honen der Rohrinnenfläche bestimmt die Lebensdauer der Dichtungen und des Zylinders insgesamt. Die optimale Rauheit beträgt Ra 0,2–0,4 μm mit charakteristischem Kreuzschliff im Winkel von 30–45°. Die Toleranz für den Innendurchmesser ist H8 für Standard- und H7 für Hochpräzisionszylinder. Das alternative SRB-Verfahren (Schälen + Rollieren) erreicht Ra <0,2 μm bei gleichzeitiger Oberflächenverfestigung durch Kaltverfestigung. Moderne Honanlagen bearbeiten Rohre mit Durchmessern von 18–1000 mm und Längen bis 14–20 Metern mit einer Genauigkeit von ±5 μm und Geradheit von 1–1,2 mm/m. Die Stangenbearbeitung umfasst Schleifen auf Toleranz f7, Verchromen und Endpolitur. Die Konzentrizität zwischen Stange und Kolben ist kritisch — Toleranz ≤0,01–0,02 mm. Die Chromschichtdicke beträgt 15–25 μm — ausreichend für Verschleißfestigkeit bei minimalen inneren Spannungen in der Beschichtung. Das Schweißen der Zylinderelemente (Böden, Anschlüsse, Halterungen) erfolgt nach MIG/MAG- oder WIG-Verfahren mit obligatorischer zerstörungsfreier Prüfung der Schweißnähte: Ultraschall, Röntgen oder Magnetpulverprüfung je nach Kritikalität der Konstruktion. [/av_textblock] [av_heading heading='Breites Anwendungsspektrum' tag='h2' style='' subheading_active='' show_icon='' icon='ue800' font='entypo-fontello' size='' av-medium-font-size-title='' av-small-font-size-title='' av-mini-font-size-title='' subheading_size='' av-medium-font-size='' av-small-font-size='' av-mini-font-size='' icon_size='' av-medium-font-size-1='' av-small-font-size-1='' av-mini-font-size-1='' color='' custom_font='' subheading_color='' seperator_color='' icon_color='' margin='' margin_sync='true' padding='10' icon_padding='10' headline_padding='' headline_padding_sync='true' link='' link_target='' id='' custom_class='' template_class='' av_uid='av-mkgrdfvf' sc_version='1.0' admin_preview_bg=''][/av_heading] [av_iconlist position='left' iconlist_styling='' custom_title_size='' av-medium-font-size-title='' av-small-font-size-title='' av-mini-font-size-title='' custom_content_size='' av-medium-font-size='' av-small-font-size='' av-mini-font-size='' font_color='' custom_title='' custom_content='' color='' custom_font='' custom_bg='' custom_border='' gradient_color_direction='vertical' gradient_color_1='#000000' gradient_color_2='#ffffff' gradient_color_3='' border='' border_width='' border_width_sync='true' border_color='' box_shadow='' box_shadow_style='0px,0px,0px,0px' box_shadow_color='' animation='' sonar_effect_effect='' sonar_effect_color='' sonar_effect_duration='1' sonar_effect_scale='' sonar_effect_opac='0.5' alb_description='' id='' custom_class='' template_class='' av_uid='av-mkgrjbl3' sc_version='1.0' admin_preview_bg=''] [av_iconlist_item title='Transport und mobile Ausrüstung' icon='ue851' font='entypo-fontello' heading_tag='' heading_class='' link='' linktarget='' linkelement='' av_uid='av-mkgrf1ry' sc_version='1.0'] Kipplaster sind die größten Verbraucher von Teleskopzylindern. Führende Hersteller produzieren Serien mit Durchmessern von 110–226 mm, Hüben bis 11 Metern und Tragfähigkeiten bis 170 Tonnen bei 250 bar. Ein typischer 4-stufiger Zylinder mit 191 mm Durchmesser hebt Mulden mit 90–98 Tonnen. Müllfahrzeuge verwenden doppeltwirkende Zylinder für den Betrieb der Pressplatte — hier ist die präzise Geschwindigkeitssteuerung in beiden Richtungen entscheidend. Abschleppwagen, Kippanhänger und Saugfahrzeuge sind ebenfalls mit Teleskopsystemen ausgestattet. [/av_iconlist_item] [av_iconlist_item title='Baumaschinen und Krane' icon='ue841' font='entypo-fontello' heading_tag='' heading_class='' link='' linktarget='' linkelement='' av_uid='av-mkgrg34e' sc_version='1.0'] Mobilkrane mit Teleskopauslegern verwenden bis zu 6 Sektionen für Reichweiten von 50–100 Metern. Hydraulikzylinder fahren die Sektionen nacheinander aus und gewährleisten sowohl große Reichweite als auch Kompaktheit beim Transport. Betonpumpen mit Verteilmasten von 60+ Metern arbeiten ebenfalls nach dem Teleskopprinzip. [/av_iconlist_item] [av_iconlist_item title='Schiffbau und Werften' icon='ue8ce' font='entypo-fontello' heading_tag='' heading_class='' link='' linktarget='' linkelement='' av_uid='av-mkgrhc27' sc_version='1.0'] Auf Werften werden Teleskopzylinder in Systemen zum Stapellauf und Heben von Schiffen eingesetzt. Hellingen nutzen Hydraulikwinden mit Zylindern zum Ziehen von Schiffen an Land; Syncrolift-Systeme sind mit Teleskopaktuatoren für präzise Positionierung ausgestattet. Schiffshebewerke synchronisieren mehrere Zylinder für die Vertikalbewegung von Plattformen mit tausenden Tonnen Gewicht. Auf den Schiffen selbst steuern Teleskopzylinder Ladeluken, Bug-Visiere von Fähren und Heckrampen von RoRo-Schiffen. Davits mit Hydraulikzylindern gewährleisten das schnelle Aussetzen von Rettungsbooten. Maritime Anwendungen stellen besondere Anforderungen an die Korrosionsbeständigkeit: DNV-GL- und Lloyd's Register-Zertifizierung, Verwendung von rostfreien Materialien und verstärkten Beschichtungen. [/av_iconlist_item] [av_iconlist_item title='Bergbauindustrie' icon='ue855' font='entypo-fontello' heading_tag='' heading_class='' link='' linktarget='' linkelement='' av_uid='av-mkgri7fp' sc_version='1.0'] Mechanisierte Ausbausysteme in Kohlebergwerken verwenden Hydraulikstempel — im Wesentlichen Teleskopzylinder, die unter extremen Bedingungen von Staub und Vibration bei Temperaturen bis −45°C arbeiten. Muldenkipper im Bergbau mit Nutzlasten von 150–300 Tonnen sind mit Zylindern mit verstärktem Abrasivverschleißschutz ausgestattet. [/av_iconlist_item] [av_iconlist_item title='Industriepressen und Metallbearbeitung' icon='ue856' font='entypo-fontello' heading_tag='' heading_class='' link='' linktarget='' linkelement='' av_uid='av-mkgriogu' sc_version='1.0'] Die größten Teleskopzylinder werden für Pressenanlagen hergestellt. Schmiedepressen entwickeln Kräfte bis 50.000 Tonnen unter Verwendung von Zylindern mit Durchmessern bis 1000+ mm. Abkantpressen, Stanz- und Tiefziehanlagen erfordern ebenfalls Teleskoplösungen für lange Hübe bei begrenzter Pressenhöhe. [/av_iconlist_item] [av_iconlist_item title='Öl- und Gasindustrie' icon='ue8cc' font='entypo-fontello' heading_tag='' heading_class='' link='' linktarget='' linkelement='' av_uid='av-mkgrj5u5' sc_version='1.0'] Bohranlagen verwenden Teleskopzylinder zum Heben und Aufstellen von Masten. Kombinierte Zylinder — mit einfachwirkenden Hauptstufen und doppeltwirkender Endstufe — ermöglichen das „Ziehen" des Mastes über den Totpunkt. Der Hub erreicht 22 Meter, die Last 300 Tonnen. Die API Spec 4F-Zertifizierung ist für Ölfeld-Ausrüstung obligatorisch. [/av_iconlist_item] [/av_iconlist] [av_heading heading='Schutzbeschichtungen: Vom Klassiker zur Innovation' tag='h2' style='' subheading_active='' show_icon='' icon='ue800' font='entypo-fontello' size='' av-medium-font-size-title='' av-small-font-size-title='' av-mini-font-size-title='' subheading_size='' av-medium-font-size='' av-small-font-size='' av-mini-font-size='' icon_size='' av-medium-font-size-1='' av-small-font-size-1='' av-mini-font-size-1='' color='' custom_font='' subheading_color='' seperator_color='' icon_color='' margin='' margin_sync='true' padding='10' icon_padding='10' headline_padding='' headline_padding_sync='true' link='' link_target='' id='' custom_class='' template_class='' av_uid='av-mkgrjvqa' sc_version='1.0' admin_preview_bg=''][/av_heading] [av_iconlist position='left' iconlist_styling='' custom_title_size='' av-medium-font-size-title='' av-small-font-size-title='' av-mini-font-size-title='' custom_content_size='' av-medium-font-size='' av-small-font-size='' av-mini-font-size='' font_color='' custom_title='' custom_content='' color='' custom_font='' custom_bg='' custom_border='' gradient_color_direction='vertical' gradient_color_1='#000000' gradient_color_2='#ffffff' gradient_color_3='' border='' border_width='' border_width_sync='true' border_color='' box_shadow='' box_shadow_style='0px,0px,0px,0px' box_shadow_color='' animation='' sonar_effect_effect='' sonar_effect_color='' sonar_effect_duration='1' sonar_effect_scale='' sonar_effect_opac='0.5' alb_description='' id='' custom_class='' template_class='' av_uid='av-mkgrlcx1' sc_version='1.0' admin_preview_bg=''] [av_iconlist_item title='Gehäusebeschichtungen' icon='ue858' font='entypo-fontello' heading_tag='' heading_class='' link='' linktarget='' linkelement='' av_uid='av-mkgrk8o7' sc_version='1.0'] Pulverbeschichtung ist die optimale Lösung für Zylindergehäuse. Epoxid-Polyester-Hybridpulver werden elektrostatisch aufgetragen und bei 175–200°C für 15–20 Minuten polymerisiert. Die Schichtdicke beträgt 60–100 μm in einem Durchgang, ohne VOC-Emissionen, mit hoher Schlagfestigkeit und Korrosionsschutz. Reine Epoxidpulver bieten bessere chemische Beständigkeit, vertragen aber keine UV-Strahlung; Polyester sind wetterbeständig, aber chemisch weniger stabil. Kataphoretische Grundierung (KTL/E-Coat) bietet 100% gleichmäßige Abdeckung einschließlich innerer Hohlräume und scharfer Kanten durch Elektrotauchlackierung aus wässriger Emulsion. Dicke 15–30 μm, Korrosionsbeständigkeit >1000 Stunden im Salzsprühtest. Ideal als Grundierung für Pulver- oder Nasslackierung.

[/av_iconlist_item]

[/av_iconlist]

Aktuelle Trends weisen auf den Abschied von sechswertigem Chrom hin. Dreiwertiges Chrom (Cr³⁺) ist sicher, aber derzeit auf Schichtdicken von 50 μm begrenzt. DLC-Beschichtungen (diamantähnlicher Kohlenstoff) mit Härten bis 60 GPa und Reibungskoeffizienten von 0,05–0,15 sind vielversprechend für Hochlastanwendungen, aber die Dicke von 1–5 μm erfordert ein hartes Substrat.
