Naprawa siłowników hydraulicznych: części zamienne partiami na flotę

Praktyczny przegląd procesu naprawy przemysłowych siłowników liniowych i roli seryjnie produkowanych komponentów zamiennych. Eurobalt produkuje tłoczyska, tuleje, tłoki, dławnice i inne komponenty siłowników liniowych w ilościach produkcyjnych według rysunków klienta.

Na wstępie: Eurobalt nie świadczy usług naprawy siłowników hydraulicznych ani liniowych. Produkujemy części potrzebne do ich naprawy: partiami, według Państwa rysunków, z pełną dokumentacją hutniczą. Jeśli utrzymują Państwo flotę siłowników liniowych, ten artykuł jest dla Państwa.

O czym jest ten artykuł

Naprawa siłowników hydraulicznych to jeden z najczęściej wyszukiwanych tematów w obszarze utrzymania napędów hydraulicznych, jednak dostępne materiały dzielą się na dwie grupy: krótkie instrukcje do napraw polowych i instrukcje serwisowe producentów przeznaczone dla konkretnych modeli. Żadna z nich nie pomaga, gdy eksploatuje się flotę przemysłowych siłowników liniowych i trzeba zbudować systemowy program naprawczy.

Artykuł przedstawia perspektywę producenta. Opisujemy typowy przebieg naprawy siłownika liniowego na poziomie planowania, wskazujemy, co faktycznie się zużywa, i wyjaśniamy, jak pozyskiwać części, gdy kanał OEM jest powolny, drogi lub niedostępny dla starszego sprzętu.

Siłownik liniowy a siłownik hydrauliczny: uwaga terminologiczna

Siłownik hydrauliczny to liniowy napęd hydrauliczny: urządzenie zamieniające ciśnienie cieczy hydraulicznej na liniowy ruch mechaniczny. Oba terminy są często stosowane zamiennie, zwłaszcza w katalogach obejmujących siłowniki pneumatyczne i elektryczne obok hydraulicznych. W tym artykule siłownik liniowy odnosi się wyłącznie do siłownika hydraulicznego, chyba że zaznaczono inaczej.

Podstawa mechaniczna jest w każdym przypadku taka sama: tłok uszczelniony w precyzyjnie honowanym otworze cylindra, przesuwany ciśnieniem cieczy działającym na czynną powierzchnię. (Opis zasady działania zawiera nasz wcześniejszy artykuł o zasadzie działania siłownika hydraulicznego.) Z punktu widzenia naprawy i wymiany każdy hydrauliczny siłownik liniowy, niezależnie od tego, czy jest jednostronnego działania, dwustronnego, teleskopowy czy tandemowy, rozkłada się na tę samą grupę naprawialnych komponentów.

Kiedy siłownik liniowy wymaga naprawy

Przemysłowe siłowniki hydrauliczne są niezwykle trwałe przy prawidłowym doborze, ale nie pracują wiecznie. Typowe tryby awarii powodujące wyłączenie z pracy:

• Zewnętrzny wyciek przez uszczelnienie tłoczyska. Zazwyczaj pierwszy objaw: widoczny film olejowy na wysuniętym tłoczysku.

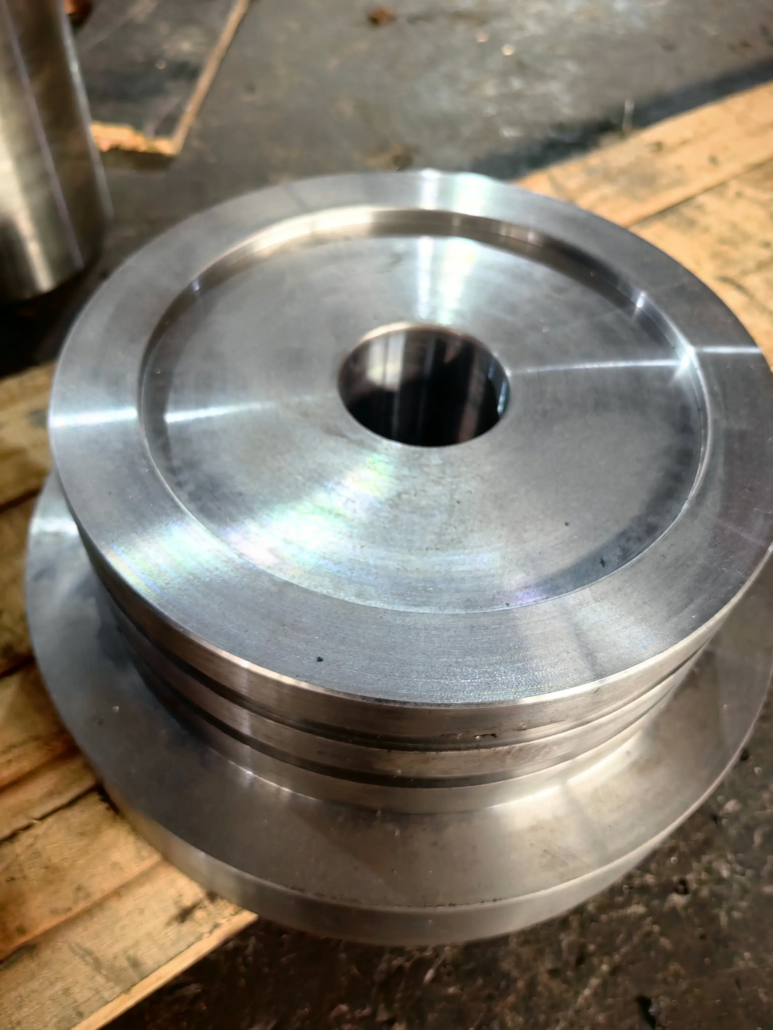

• Wewnętrzny wyciek przez uszczelnienie tłoka. Siłownik opada pod obciążeniem lub słabo utrzymuje ciśnienie.
• Mechaniczne uszkodzenie tłoczyska. Zarysowania, wgniecenia lub odpryski chromu wskutek uderzeń, zanieczyszczeń lub uszkodzenia uszczelnienia.

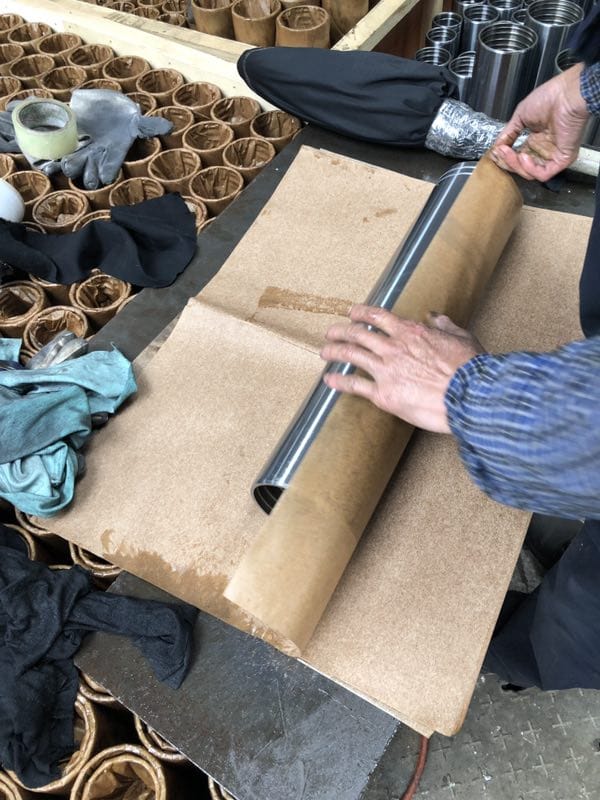

• Zużycie tulei cylindra. Rysy, pittingi lub owalność otworu spowodowane obciążeniami bocznymi lub zanieczyszczoną cieczą.

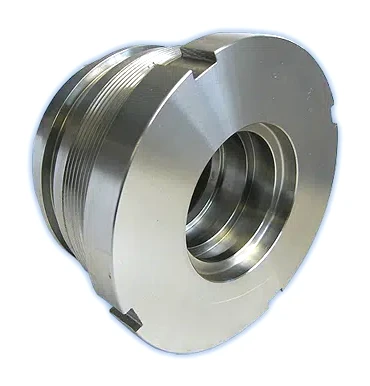

• Zużycie tulejki i dławnicy. Rosnący luz między tłoczyskiem a dławnicą objawia się bocznym luzem i przyspieszonym zużyciem uszczelnienia.

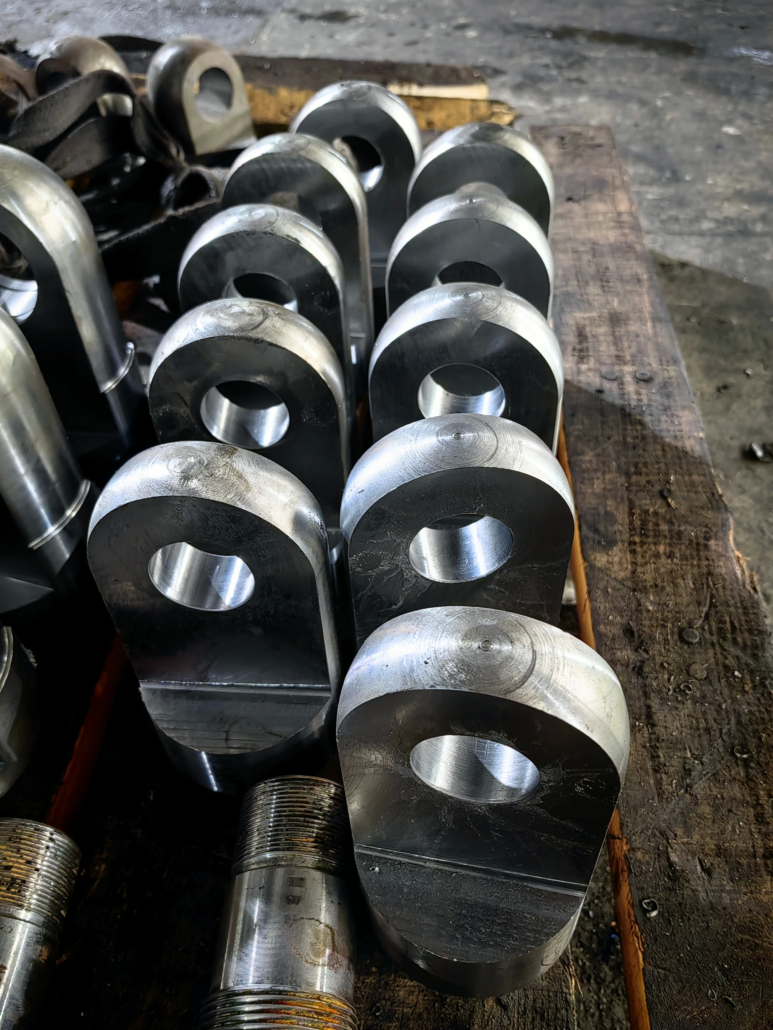

• Uszkodzenia mocowań. Pęknięcia zmęczeniowe w widełkach, łożyskach czopowych lub spoinach.
• Uszkodzenia zmęczeniowe i cykliczne. Typowe na tłoczyskach przy zginaniu lub w zastosowaniach wysokocyklicznych, jak prasy czy wtryskarki.

Diagnozowanie przyczyny źródłowej jest kluczowe. Wymiana uszczelek w siłowniku ze zużytym otworem lub zarysowanym tłoczyskiem to stracona praca: nowe uszczelnienia zużyją się tak samo szybko jak stare.

Przebieg naprawy siłownika hydraulicznego

Dla operatora floty lub specjalistycznego centrum serwisowego remont siłownika liniowego przebiega typowo przez siedem etapów. Poziom szczegółowości różni się między wymianą uszczelek w terenie a pełnym remontem w warsztacie, ale kolejność pozostaje stała:

1. Przyjęcie i diagnostyka. Rejestracja modelu, przepracowanych godzin lub cykli, objawów i widocznych uszkodzeń. Spust resztek cieczy roboczej, oznaczenie orientacji montażowej.
2. Demontaż. Wyjęcie dławnicy, wyciągnięcie tłoczyska z tłokiem, rozłączenie tłoka, zebranie wszystkich uszczelek, zgarniaczów i pierścieni prowadzących. (Opis procedury zawiera artykuł o głównych etapach demontażu siłownika hydraulicznego.)

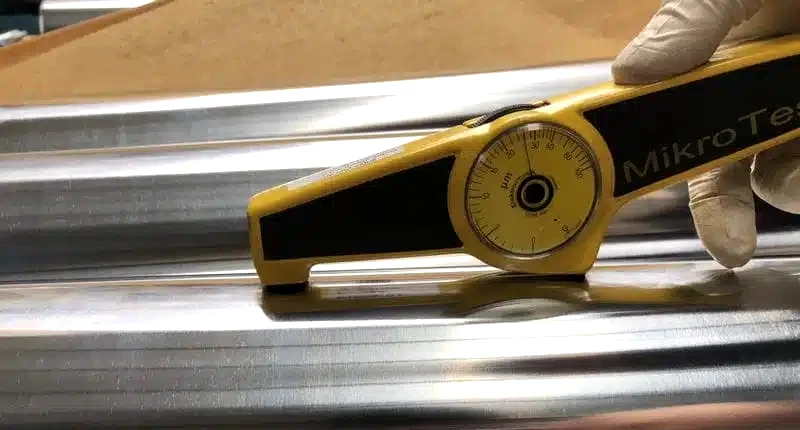

3. Czyszczenie i kontrola komponentów. Czyszczenie wszystkich części rozpuszczalnikiem. Kontrola otworu, tłoczyska, tłoka, dławnicy i mocowań pod kątem zużycia, rys, owalności i pęknięć. Pomiar wymiarów krytycznych względem oryginalnych rysunków lub tolerancji serwisowych OEM.
4. Decyzja: naprawiać czy wymieniać. Każdy komponent oceniany indywidualnie (patrz następny rozdział).
5. Obróbka lub wymiana komponentów. Naprawialne części są szlifowane, ponownie chromowane lub rozwiercane. Części poza granicami tolerancji serwisowych są wymieniane.
6. Montaż z nowym zestawem uszczelek. Wszystkie uszczelnienia elastomerowe są wymieniane, nigdy ponownie używane. Powierzchnie styku uszczelek są smarowane olejem roboczym podczas montażu.
7. Próba ciśnieniowa i funkcjonalna. Statyczna próba ciśnieniowa przy zazwyczaj 1,5× ciśnienia roboczego, pełnosuwowy cykl funkcjonalny i kontrola zewnętrznych wycieków przed oddaniem do eksploatacji.
